解析奥迪Q5L的混动系统：EA888和P0+P3电机的协同

写在前面：混动系统的难题，从来不是堆参数

在聊这套系统之前，我们先想一个问题：为什么有些混动车开起来要么发动机突然介入吓一跳，要么电机发力软绵无力。奥迪Q5L(图片|配置|询价)的答案是P0+P3双电机架构。这套系统的核心思路挺直接：让发动机干发动机擅长的事，让电机干电机擅长的事，然后通过一套精密的控制逻辑，让两者尽可能“协同工作”。

奥迪Q6L e-tron

最低售价：32.98万起最高降价：4.00万

图片参数配置询底价

懂车分暂无懂车实测空间·性能等车友圈5859车友热议二手车27.38万起 | 60辆

下文从三个层面入手，拆解这套系统：

第一层：这台代号DXM/DXG的2.0T，作为第五代EA888系列的最新成员，为了配合电机做了哪些改动？

第二层：P0和P3电机各自扮演什么角色？相比以往的奥迪48V轻混，这次本质变化在哪？

第三层：在纯电、混动、串联、急加速、能量回收五种工况下，这套系统究竟是怎么运转的？

第一部分：发动机篇

DXM（低功率）和DXG（高功率）2.0T发动机，是大众集团第五代EA888系列（EA888 Evo5）在国内的机型。EA888从2006年诞生至今，演化到第五代，大众、奥迪、斯柯达旗下数十款车型都用过它。而这一代的核心变化之一，就是从“纯燃油机”转向“混动专用机”。

为了更清楚这次进化的分量，可以把EA888几个关键代际做个对比：

从表里能看出来，第五代EA888不是简单的“修修补补”，思路确实变了。对新一代Q5L来说为了实现混动协同，工程师给这台发动机装了五套核心“装备”：

全工况米勒循环
VTG可变截面涡轮增压
500bar高压直喷
AVS可变气门升程
混动适配型冷却润滑系统

下面逐项拆解。

1.1 全工况米勒循环：让发动机学会“偷懒”，但不是一直偷懒

1.1.1 米勒循环是个啥？

要理解米勒循环，得先明白传统汽油机（奥托循环）是怎么工作的。

传统发动机四个冲程——吸气、压缩、做功、排气——像一个人吃饭：吸气时张大嘴（进气门全开），把食物尽量多地吸进来；压缩时闭嘴咀嚼；做功时用力咽下去；排气时吐气。

问题在于，这个人每次吃饭都“吃得过饱”——进气门关得晚，部分空气被倒推回去，压缩冲程其实是在“硬压缩”，浪费能量。

米勒循环的思路是：让他早点闭上嘴（提前关闭进气门），少吃一点，但慢慢咀嚼（膨胀比大于压缩比），反而消化吸收得更好。

具体点说：压缩冲程中，活塞上升时，进气门还没完全关闭，一部分混合气被推回进气道，实际参与压缩的气量变少，压缩阻力降低。但到了做功冲程，膨胀比（活塞从上止点到下止点的行程）保持不变，燃烧后的气体依然能充分膨胀做功。

结果是：用更少的油，做同样多的功。

1.1.2 从“部分工况”到“全工况”

上一代EA888（现款Q5L的DTG机型）也搭载过米勒循环，但只能在低速低负荷时启用，一旦急加速，就得切回奥托循环。切换过程存在动力中断感，省油区间也有限。

新一代的这套系统的变化在于：全工况米勒循环。

这里需要插一句：米勒循环并非奥迪首创，也不是什么“黑科技”。目前市面上主流的混动专用发动机，几乎都在用米勒循环或原理相似的阿特金森循环。简单说，阿特金森循环多用于自然吸气（进气门晚关），米勒循环多用于涡轮增压（进气门早关），目的都是为了让“膨胀比大于压缩比”。

如果你关注自主品牌，会发现它们在米勒循环上的布局甚至更激进。以下是截至2026年初，国内几款主流混动专用发动机的热效率表现：

说得直白一点：奥迪不是在“领先”，而是在“跟上队伍”——它必须让这台2.0T发动机具备与混动系统协同工作的能力，否则就会被市场淘汰。全工况米勒循环，就是它交出的答卷。

实现全工况米勒循环的关键，是进气门关闭时机的精确控制。通过AVS可变气门升程和ECU的协同，进气门关闭时机可以在15-25°曲轴角度的范围内实时调整：

低速低负荷（如城市拥堵、纯电切混动）：进气门提前20-25°关闭，大幅减少进气量，降低压缩比，让发动机在低负荷状态下“怠工省油”。
高速高负荷（如急加速、高速巡航）：进气门提前15-20°关闭，保证足够进气量，兼顾动力输出。
串联发电工况：发动机维持在1500-2500rpm的最优发电转速区间，进气门关闭时机精确调节，让发动机始终处于最佳热效率点。

1.1.3 压缩比12.5:1，膨胀比17:1

这套系统另一个技术点是：压缩比12.5:1，膨胀比17:1。膨胀比大于压缩比，正是米勒循环的核心优势——用更少的压缩功，换取更多的膨胀功，热效率自然更高。最终，这台发动机的热效率达到了39.4%——虽然比不上那些极致省油的混动专用机，但在“全工况 2.0T”这个细分领域，已经是亮眼的数字。

为了适应这种设计，气缸盖燃烧室采用了浅盆型设计，火花塞位于中心，喷油嘴偏向一侧，与气流方向形成30°夹角。这个角度是为了确保在进气量减少的情况下，燃油依然能和空气充分混合，避免燃烧不充分。

1.1.4 材料怎么选？——为什么EA888坚持铸铁缸体？

在聊具体部件材料之前，需要先回答一个更基础的问题：EA888系列从2006年诞生至今，近20年一直以铸铁缸体著称，为什么到了第五代，依然没换成全铝缸体？

为什么涡轮增压发动机偏爱铸铁缸体？

要理解这点，得先明白缸体在发动机里的角色。缸体是发动机的“骨架”，它需要承受三方面负荷：

机械负荷：活塞往复运动，爆发压力通过活塞、连杆、曲轴传递到缸体主轴承座。涡轮增压发动机的爆发压力远高于自然吸气。
热负荷：燃烧室瞬时温度可达2000℃以上，热量通过缸壁传给冷却液。如果缸体材料热膨胀系数控制不好，活塞与缸壁的配合间隙就会失常——轻则油耗增加，重则拉缸。
结构刚度：缸体还要支撑配气机构、附件系统，抵抗高频振动。

铸铁在这三个维度上都有天然优势：

抗拉强度高：对于需要承受高压的涡轮发动机，铸铁的“底子”更厚实。
热稳定性好：铸铁的热膨胀系数与铝合金相差近一倍。高温工况下，铸铁缸体尺寸稳定性更好，活塞与缸壁的配合间隙更容易控制。
耐磨性优异：这也是为什么早期的全铝发动机需要在铝缸体内嵌入铸铁缸套——本质上还是离不开铸铁。

那么，铝合金用在哪了？

虽然缸体保留了铸铁，但第五代EA888在其他部件的材料上做了升级：

缸盖：AlSi10MnCuZr铝合金这不是普通铝合金，是大众专门为高性能发动机开发的缸盖材料。为什么缸盖必须用铝？因为缸盖内部有复杂的进气道、排气道、冷却水道，还需要集成排气歧管——这些复杂结构如果用铸铁铸造，重量受不了。铝合金铸造性能好，可以实现复杂结构，同时导热性能优异，能快速带走燃烧室热量。
活塞：锻造铝合金（2618A）活塞顶部有8.2mm深的凹陷，这是为了配合米勒循环的燃烧室形状。活塞头部喷涂了0.2mm厚的石墨涂层——石墨的作用是减摩，相当于给活塞涂了一层“润滑剂”。活塞采用锻造而非铸造，因为锻造铝合金致密度更高、强度更好，能承受涡轮增压带来的高爆发压力。

这种“铝盖铁体”的组合，不是技术落后，而是基于涡轮增压发动机特性的选择——在强度、重量、成本、耐久性之间找平衡。

1.2 VTG可变截面涡轮增压：解决涡轮迟滞的一种方案

1.2.1 涡轮增压的“两难困境”

涡轮增压原理很简单：用发动机排出的废气推动涡轮，涡轮带动压缩机，把更多空气压入气缸。但这里有个天然矛盾：

涡轮小，废气容易推动，响应快（迟滞小），但高速时废气太多排不出去，反而成阻力。
涡轮大，高速时动力充沛，但低速时废气推不动，迟滞严重。

这就是所谓的“两难困境”——要么牺牲低速响应，要么牺牲高速功率。

VTG可变截面涡轮增压的解决方案是：让涡轮的“截面”可以变化。这项技术此前主要应用于保时捷等品牌，如今下放到奥迪的2.0T发动机上。

1.2.2 原理：像调节光圈一样调节废气通道

VTG涡轮的涡轮壳内部装有一套可调节角度的叶片（11片，厚度2.3mm）。这些叶片就像光圈叶片，可以改变废气通过涡轮的通道截面积：

低速时：叶片角度调小，废气通道变窄，废气流速加快，即使废气量少也能快速推动涡轮旋转——解决低速迟滞。
高速时：叶片角度调大，废气通道变宽，废气能顺畅通过，不会形成排气阻力——保证高速功率。

调节机构的响应时间不超过30毫秒，由ECU通过电动液压式控制。也就是说，踩下油门的瞬间，VTG叶片已经在调整了。

1.2.3 DXM和DXG的差异化调校

DXM（低功率）和DXG（高功率）搭载的VTG涡轮，原理相同，但调校不同：

DXM发动机（低功率版）——“低速优先”调校

叶片角度调节范围：18°-40°
最大增压压力：1.6bar
涡轮壳废气通道截面积：38cm²（偏小，提升低速废气流速）

这套调校的思路明确：城市驾驶为主，让发动机在1500-2500rpm的低转速区间就能快速输出动力。配合P3电机，在城市拥堵路段走走停停时，动力响应几乎没有延迟。

DXG发动机（高功率版）——“高低速兼顾”调校

叶片角度调节范围：15°-45°
最大增压压力：2.0bar
涡轮壳废气通道截面积：45cm²（更大，容纳更多废气，提升高速增压效率）

这套调校的目标是：保证高速工况的动力输出，同时兼顾低速响应。在3000-5000rpm的高转速区间，它能输出更充沛的动力，适合经常跑高速或追求驾驶激情的用户。

1.3 500bar高压直喷：把燃油研碎

1.3.1 从350bar到500bar：

上一代EA888喷油压力是350bar，燃油雾化后颗粒直径10-15μm。新一代系统压力提升到500bar，雾化颗粒直径减小到5-8μm，燃油雾化得越细，与空气接触面积越大，燃烧越充分。500bar压力下喷出的燃油，已经接近“气态”，这不仅提升了燃烧效率，还减少了颗粒物排放——这也正是满足国六b及以上排放标准的关键。

需要特别说明的是：“500bar”是这套系统的最高工作压力，不是“全天候500bar”——这是一个容易被误解的“文字游戏”，就像发动机热效率39.4%也不是任何时候都能达到一样。

在实际运行中，ECU会根据工况动态调节喷油压力：

低速低负荷（混动模式）：300-400bar，避免过度供油造成浪费。
高速高负荷（急加速）：450-500bar，全力输出。
串联发电（稳定工况）：350-400bar，在效率和排放之间取平衡。

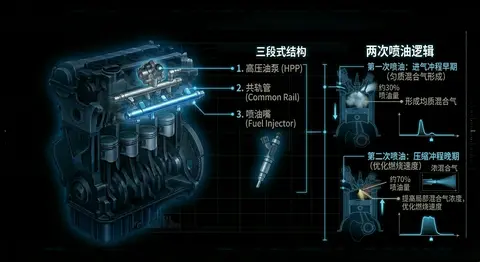

1.3.2 结构设计：三段式供给 + 两次喷油

这套系统采用“高压油泵+共轨管+喷油嘴”的三段式结构：

高压油泵：单柱塞式设计，由凸轮轴驱动，最大供油压力500bar。单柱塞相比双柱塞，结构简化，能耗降低15%。
共轨管：容积50mL，比上一代增加10mL，目的是稳定油压。上面装有压力传感器和压力限制阀（超过550bar自动泄压）。
喷油嘴：每个气缸一个，8个喷孔，喷孔直径0.12mm（比上一代0.15mm更细），喷孔角度15°，偏向火花塞一侧。

这套系统支持两次喷油：

第一次喷油在进气冲程早期，喷油量约30%，形成均质混合气。
第二次喷油在压缩冲程晚期，喷油量约70%，优化燃烧速度。

为什么需要两次喷油？因为米勒循环进气量减少，如果一次喷完，燃油可能混合不均匀。两次喷油可以根据气缸内气流状态，精确控制燃油分布，确保燃烧充分。

1.3.3 工况适配：ECU根据场景实时调节喷油参数

ECU会实时采集发动机转速、负荷、气缸内压力、排气温度等12项参数，然后根据当前工况（纯电、混动、串联、纯油），动态调节喷油参数：

低速低负荷（混动模式）：喷油压力300-400bar，两次喷油，优化燃烧效率，降低油耗。
高速高负荷（急加速）：喷油压力450-500bar，一次喷油，确保动力输出。
串联发电：喷油压力350-400bar，两次喷油，维持发动机在最优发电转速区间。

1.4 AVS可变气门升程：发动机“呼吸”的调节阀

1.4.1 结构：电磁驱动 + 螺旋槽套筒

AVS系统的核心是一套安装在进气凸轮轴上的调节机构。每个气缸的两个进气门，对应一组凸轮件，凸轮件上装有两对凸轮——小升程凸轮（6mm）和大升程凸轮（10mm）。

调节机构由电磁驱动器、螺旋槽套筒、调节杆、复位弹簧组成：

工作原理：ECU控制电磁阀，推动调节杆运动。调节杆在螺旋槽内滑动，带动螺旋槽套筒和凸轮件轴向移动，在小升程和大升程凸轮之间切换。切换完成后，由弹簧加载式球体将凸轮件锁定在当前位置——避免凸轮轴高速旋转时凸轮件轴向移动。

1.4.2 与米勒循环的协同

AVS系统不是独立工作的——它和米勒循环是协同关系：

发动机处于米勒循环模式时，AVS切换至小升程凸轮（6mm），配合进气门早关设计，进一步减少进气量，降低压缩比。
发动机切换至奥托循环模式时，AVS切换至大升程凸轮（10mm），延迟进气门关闭时机，增加进气量，确保动力输出。

两者的切换同步，协同响应时间不超过50ms。

1.4.3 材料升级

上一代AVS系统凸轮件采用普通合金钢，耐磨性有限。新一代凸轮件改用20CrMnTi合金钢，表面硬度更高，使用寿命提升至30万公里以上。调节杆从普通钢材升级为不锈钢，耐腐蚀性更好。摇臂改用铝合金（ZL104）轻量化设计，目的为减少运动惯量，提升气门响应速度。

1.5 混动适配型冷却润滑系统：应对“频繁启停”

1.5.1 混动系统给冷却润滑带来的新挑战

传统燃油发动机冷却润滑系统，是为“持续运转”设计的。但混动系统的发动机，可能随时启动、随时停机，一天启停几十次甚至上百次——这就带来三个新挑战：

频繁启停导致温度波动大：刚热起来就停机，冷下来又启动，热管理难度大增。
停机期间润滑不足：发动机停了，机油泵也停了，但涡轮增压器等部件还在高温状态，缺乏润滑可能损坏。
需要同时冷却电机和电控：P0电机和电控单元也需要冷却，不能用发动机的高温冷却液。

这套系统的解决方案是：双回路冷却 + 可变排量润滑。

1.5.2 双回路冷却系统：发动机和混动部件各走各的“冷却通道”

这套系统把冷却回路一分为二：

（1）发动机冷却回路

缸体与缸盖采用独立冷却设计，分成两个并联支路：

缸体冷却支路：负责冷却缸体、曲柄连杆机构、活塞。
缸盖冷却支路：负责冷却缸盖、火花塞、喷油嘴、涡轮增压器。

两个支路各有一个电控节温器：缸体节温器开启温度82℃，完全开启95℃；缸盖节温器开启温度88℃，完全开启100℃。为什么缸盖温度设置更高？因为缸盖承受热负荷更大，需要更高冷却温度来维持热平衡。

电子水泵取代传统机械水泵，转速由ECU直接控制（1200-4500rpm，精度100rpm）。好处是：冷却液流量可以根据工况实时调节，不需要像机械水泵那样“发动机转多快就泵多快”，能耗降低20%以上。

（2）混动部件冷却回路

负责冷却P0电机和电控单元（ECU、电机控制器）。这条回路与发动机冷却回路并联，通过电磁三通阀分配冷却液流量，配备独立的电子辅助水泵（转速800-3500rpm）。

为什么需要独立回路？因为P0电机和电控单元最优工作温度是60-85℃，而发动机冷却液温度通常在90℃以上。如果用发动机冷却液冷却电机，反而会把电机“烫坏”。所以这条回路冷却液经过主散热器的独立通道冷却，与发动机冷却液完全分离。

（3）主散热器：两个“房间”

主散热器采用铝制板翅式结构，内部被分成两个独立通道——一个给发动机冷却液用，一个给混动部件冷却液用，互不干扰。

1.5.3 可变流量润滑系统：按需供油

传统机油泵是固定流量的——发动机转速越高，泵油量越大。但问题来了：低负荷工况下，发动机根本不需要那么多机油，多余的机油被白白搅动，产生能量损耗。

这套系统的解决方案是可变流量机油泵：由曲轴通过链条驱动，流量可在2-8L/min之间调节，机油压力可在0.2-0.6MPa之间调节。

调节原理：机油泵内部有一个偏心转子，ECU通过电磁控制阀调节偏心转子的偏心量——偏心量越大，流量越大。低负荷工况下，减小偏心量，流量降至2-4L/min，机油压力0.2-0.3MPa，能耗降低15%以上；高负荷工况下，增大偏心量，流量升至6-8L/min，机油压力0.4-0.6MPa，确保充分润滑。

机油冷却器采用水冷式设计（上一代为风冷），通过发动机冷却液冷却机油，确保机油温度稳定在80-100℃。当机油温度低于75℃时，流量调节阀关闭，机油不经过冷却器直接进入润滑支路——这样可以快速暖机，减少冷机磨损。

机油规格为0W-20全合成机油，相比于上一代的0W-30，低温流动性更好——这对混动系统频繁启停很重要，因为每次启动时，机油需要快速到达各润滑点。

1.5.4 停机后的延迟

这套系统有一个设计：发动机停机后，机油泵不会立即停止，而是延迟关闭10秒。这10秒里，机油继续为涡轮增压器、曲轴轴承等高温部件提供润滑，避免“热停车”导致的机油碳化和轴承磨损。

同样，电子水泵也会延迟关闭15秒，确保发动机和涡轮增压器余热充分散发——尤其是涡轮增压器，停机后温度依然很高，如果没有冷却液循环，可能因“热浸”导致机油碳化堵塞油道。

第二部分：电机篇——P0和P3电机

如果说发动机是这套混动系统的“心脏”，那双电机就是它的“双臂”——一只手臂负责启动和发电（P0），一只手臂负责驱动和能量回收（P3）。两者分工明确，各司其职。

2.1 P0电机（BSG）：藏在发动机前端的“多面手”

2.1.1 位置和功能

P0电机安装在发动机前端，通过多楔带与发动机曲轴连接。从物理位置看，它是最传统的“皮带驱动启动发电一体机”（BSG），但功能远不止启动发动机那么简单。

这里需要先厘清一个概念：奥迪这套P0电机，和以往我们熟悉的“奥迪48V轻混”是什么关系？

如果你关注过近几年的奥迪车型，会发现A6L、A8L、Q7等早已搭载48V轻混系统。但那套属于“MHEV（轻度混合动力）”，核心配置是P0位置的BSG电机（部分早期车型是P1位置），主要功能是自动启停、滑行熄火、小功率能量回收，电机功率一般在10kW以内，无法纯电驱动车辆。

而新一代Q5L上的这套系统，被奥迪内部称为“48V PLUS”轻混，核心变化在于：从“单电机”升级为“双电机”（P0+P3），且P3电机具备了真正的驱动能力。

具体来说，这套系统双电机分工为：P0电机位于发动机前端用于静音启动、发电、48V系统供电，P3电机位于变速箱内用于纯电驱动、动力辅助及能量回收；

其中P3电机是400V高压平台，P0电机是48V低压平台——这也是一套“双电压”混动系统。因为P3电机要承担驱动任务，18kW功率如果用48V，电流会非常大，导致铜损、发热、线束重量都难以控制。而400V高压可以让电流变小，效率更高。P0电机主要负责启动和发电，8kW以内功率用48V足够，而且48V属于“安全特低电压”，不需要复杂的高压防护，成本低、安全性高。

2.1.2 核心功能（相比传统48V轻混的几点变化）

回到P0电机本身，它的功能可以概括为四点。但更重要的是，要理解这四点相比以往的奥迪48V轻混，有哪些变化：

辅助启动（变化：启动更平顺、更快）传统12V启动机只能把发动机带到200-300rpm，然后靠喷油点火“硬着车”，抖动和噪音都大。早期的48V轻混（如A6L上的BAS电机）已经把启动转速提升到800rpm左右，启动平顺性已有改善。而新一代Q5L的P0电机，在P3电机配合下，启动转速可以达到1200rpm以上，启动时间≤0.5秒。P0电机先把发动机“带飞”到足够高转速，然后ECU才指令喷油点火——整个过程几乎感觉不到震动。
串联发电（变化：发电功率更大、效率更高）传统48V轻混发电功能，主要是为12V电气系统供电，发电功率一般在3-5kW。而新一代Q5L的P0电机，在串联工况下（发动机只发电不驱动），发电功率可达8-12kW，发电效率≥85%。发的电可以供给P3电机驱动车辆，也可以存入1.7kWh的磷酸铁锂电池。
动力辅助（新功能：传统48V轻混没有）传统48V轻混的P0电机，基本不具备动力辅助功能——它那点功率对于2.0T发动机来说杯水车薪。但新一代Q5L的P0电机，在混动工况下可以辅助输出动力，虽然功率不大，但在涡轮建立正压之前的瞬间，这“一把力”能让动力响应更跟脚。
能量回收（变化：回收功率更大、策略更智能）传统48V轻混能量回收，主要靠P0电机回收发动机端惯性动能，功率有限（一般在5-10kW）。新一代Q5L能量回收由P0和P3协同完成：P3电机负责回收车轮动能（最大25kW），P0电机负责回收发动机曲轴动能。两者叠加，最大回收功率可达25kW以上，回收效率≥88%。
待命低能耗（变化不大）车辆纯电行驶或静止时，P0电机处于待命状态，能耗不超过50W——几乎可以忽略不计。

2.2 P3电机：集成在变速箱里的“主力”

如果说P0电机是“辅助”，那P3电机就是这套混动系统的“主力”。

2.2.1 位置和功能

P3电机集成在DL382 7速双离合变速箱内部，位于发动机与变速箱输入轴之间——也就是发动机输出动力之后、进入变速箱之前的位置。

这个位置的设计意图是：它和发动机共享同一个动力输入轴，两者的动力可以直接叠加，不需要额外耦合机构。同时，它又位于变速箱之前，所以变速箱挡位变换可以同时作用于发动机和P3电机的动力——电机也能享受到变速箱的变速变扭功能。

P3电机的核心功能包括：

纯电驱动：单独驱动车辆行驶，额定功率≥15kW，峰值功率18kW（24马力），峰值扭矩230N·m，纯电行驶速度范围0-140km/h。这意味着在城市通勤场景下，只要电池有电，完全可以当纯电车开。电池容量1.7kWh虽然不大，但可支撑短途纯电行驶。
动力辅助：混动工况下，与发动机协同驱动车辆，实现动力叠加。官方数据显示，P3电机的辅助可以让0-100km/h加速时间从9.1秒缩短至7.1秒。
能量回收：作为核心回收部件，回收车轮动能，最大回收功率≥25kW，回收效率≥88%。踩下刹车时，P3电机瞬间切换到发电机模式，把车速降下来的同时给电池充电。
串联驱动：当发动机在串联模式下带动P0电机发电时，发的电可以供给P3电机，由P3电机单独驱动车辆。这意味着发动机始终在最高效的转速区间发电，驱动任务完全交给电机——既省油又平顺。

2.2.2 关键技术：油冷散热

P3电机工作强度远高于P0电机——峰值功率18kW、峰值扭矩230N·m，持续输出时会产生大量热量。如果散热不好，永磁体会退磁，绕组绝缘会老化。

P3电机采用的散热方案是油冷。

为什么不用水冷？因为电机和变速箱集成在一起，变速箱里本来就有大量变速箱油。直接用变速箱油来冷却电机，一举两得：不需要额外增加水路，散热介质就在身边。

油冷具体实现方式是：变速箱油被泵送到电机定子的油道内，流经绕组端部和铁芯表面，带走热量。油冷相比水冷的优势是：油不导电，可以直接接触绕组，换热效率更高。

2.2.3 电压平台：400V

P3电机采用400V高压供电。为什么用高压？因为功率=电压×电流，功率相同情况下，电压越高，电流越小。电流小意味着铜损小（发热少）、导线细（重量轻）、逆变器成本低。400V是当前主流混动和纯电车型的“标准电压”，技术成熟，供应链完善。

第三部分：油电协同篇——五种运行工况

以上分别拆解了发动机、P0电机、P3电机的技术细节。接下来解析奥迪Q5L混动系统定义的五种核心工况：纯电、混动、串联、纯油（含急加速）、能量回收。下面逐一解析。

3.1 纯电工况：电机直驱

场景：电池电量充足（≥30%），车速不超过60km/h，驾驶者轻踩油门平稳起步或匀速行驶。
谁在工作：P3电机单独驱动车辆。P0电机待命（能耗≤50W）。发动机完全停机。

技术细节：

发动机进气门和排气门全部关闭——减少气缸内泵气损失，避免发动机被车轮反拖时的阻力。
冷却系统：发动机冷却回路基本停止（电子水泵可能间歇性低速运转，维持基础循环），混动部件冷却回路继续工作，确保P3电机和电控单元温度稳定。
润滑系统：发动机停机后，机油泵延迟关闭10秒后停止。但变速箱油泵继续工作，因为P3电机需要润滑和冷却。

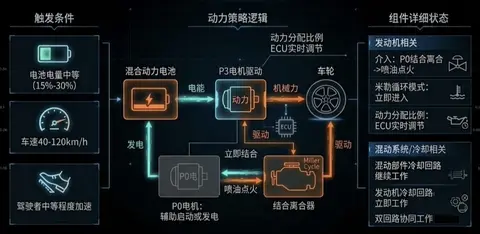

3.2 混动工况：电机与发动机共同发力

场景：电池电量中等（15%-30%），车速40-120km/h，驾驶者需要中等程度加速（比如超车或上坡）。
谁在工作：发动机和P3电机同时驱动车辆。P0电机根据情况可能辅助启动或发电。

技术细节：

发动机启动：这是最关键的一步。ECU判断需要发动机介入时，P0电机立即结合离合，通过多楔带带动曲轴旋转。0.5秒内，发动机转速被“带飞”到1200rpm，然后喷油点火。整个过程几乎没有震动——因为P0电机把发动机“抛”到了足够高的转速才点火，避开了低转速共振区间。
发动机启动后，立即进入米勒循环模式，AVS切换至小升程，VTG涡轮调节至适配转速，500bar高压直喷系统精准控制喷油。
动力分配：ECU根据车速、油门深度、电池电量，实时调节发动机和P3电机的动力分配比例。典型范围是：发动机占40%-60%，P3电机占60%-40%。这个比例动态调整，目的是让发动机始终处于最优工作区间（通常是2000-3500rpm），不足动力由P3电机补充，过剩动力由P3电机回收充电。
冷却系统：双回路协同工作。发动机冷却回路根据发动机负荷调节电子水泵转速；混动部件冷却回路根据P3电机温度调节辅助水泵转速。
润滑系统：可变排量机油泵根据发动机转速和负荷，动态调节排量和油压——发动机转速越高、负荷越大，供油量越大。

3.3 串联工况：发动机变“发电机”

场景：电池电量较低（≤15%），车速不超过80km/h，车辆在市区行驶。
谁在工作：发动机带动P0电机发电，发的电供给P3电机驱动车辆。发动机不直接驱动车轮。

技术细节：

发动机启动（同样由P0电机辅助启动）后，维持在最优发电转速区间（1500-2500rpm），进入米勒循环模式，AVS小升程，VTG涡轮维持在低增压压力（1.0-1.2bar）。
发动机的动力全部用来驱动P0电机发电。P0电机发电功率8-12kW，发电效率≥85%。发的电一部分直接供给P3电机，一部分存入动力电池（如果电池还有接受能力的话）。
P3电机接收电能，单独驱动车辆行驶。由于P3电机位于变速箱输入轴，变速箱挡位依然可以变换，确保电机在不同车速下都处于高效区间。
冷却系统：发动机温度维持在85-95℃（比正常工况略低，因为发动机负荷小），电子水泵低转速运行。润滑系统：机油泵维持在低排量（2-4L/min）、低油压（0.2-0.3MPa），能耗最低。

为什么要在车速≤80km/h时用串联模式？因为串联模式下，能量经过“机械能→电能→机械能”两次转换，会有能量损失。低速时发动机效率低，电驱效率高，串联模式整体更优；高速时发动机效率已经上来了，直接用发动机驱动更高效。

3.4 纯油/急加速工况：发动机直驱

场景：电池电量充足（≥30%），但车速超过120km/h巡航；或者驾驶者需要急加速（油门到底）。
谁在工作：发动机全负荷输出动力。P3电机在急加速时辅助输出动力，实现“动力叠加”。

技术细节：

模式切换：ECU判断需要急加速或高速巡航时，向AVS和VTG发送指令，发动机从米勒循环切换到奥托循环。AVS切换至大升程凸轮（10mm），VTG调节叶片角度至最大增压状态。
对于DXM发动机：最大增压压力1.6bar；对于DXG发动机：最大增压压力2.0bar。高压直喷系统提升喷油压力至450-500bar，喷油量加大。
动力叠加：如果是在急加速工况，P3电机同时输出峰值功率（18kW），与发动机动力叠加。两者动力在变速箱输入轴汇合，然后通过变速箱和传动系统传递到车轮。
冷却系统：电子水泵转速提升至3500-4500rpm，冷却风扇全速运转，确保发动机温度稳定在95-105℃。润滑系统：机油泵排量调至最大（6-8L/min），油压0.4-0.6MPa，确保涡轮增压器、曲柄连杆机构等部件充分润滑。

3.5 能量回收工况：

场景：驾驶者松开油门（滑行）或踩下制动踏板。
谁在工作：P3电机作为发电机工作，P0电机也参与回收。发动机停机。

技术细节：

当驾驶者松开油门时，ECU判断为“滑行能量回收”工况。P3电机立即切换到发电机模式，被车轮反拖发电，产生制动力矩，同时给电池充电。回收功率根据滑行需求调节，一般在5-15kW之间。
当驾驶者踩下制动踏板时，ECU判断为“制动能量回收”工况。P3电机的回收功率加大，同时P0电机也开始回收——P0电机通过皮带与曲轴连接，回收发动机曲轴的惯性动能。两者协同工作，最大回收功率可达25kW以上。
发动机完全停机，进气门和排气门关闭，减少泵气损失。
冷却系统：混动部件冷却回路继续工作，确保P3电机和电控单元在发电过程中温度稳定。发动机冷却回路基本停止。
润滑系统：发动机机油泵停止，但变速箱油泵继续工作，为P3电机提供润滑和冷却。

总结：为什么要做这么复杂的系统？

回过头看，奥迪Q5L这套P0+P3混动系统，技术上比简单粗暴的“电机+发动机”复杂——双回路冷却、可变流量润滑、全工况米勒循环、VTG涡轮、500bar喷油、双电压平台......

为什么要把自己搞得这么复杂？

答案或许可以归结为一句话：让驾驶者在任何场景下，都尽量感受不到动力切换的突兀存在。

轻踩油门起步时，它像纯电车一样；市区行驶电量不足时，它像增程式电动车一样；高速需要超车时，它像一台具有一定性能的燃油车；松开油门滑行时，它把“丢失”的能量回收进电池。这可能就是这套混动系统存在的最大价值。
